Elverk & Motorsvetsar

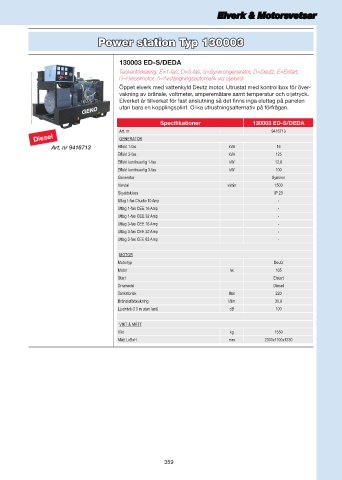

Power station Typ 130003

130003 ED-S/DEDA
Teckenförklaring: E=1-fas, D=3-fas, S=Synkrongenerator, D=Deutz, E=Elstart,
D=Dieselmotor, A=Avstängningsautomatik vid oljebrist.
Öppet elverk med vattenkyld Deutz motor. Utrustat med kontrollbox för över-
vakning av bränsle, voltmeter, amperemätare samt temperatur och oljetryck.
Elverket är tillverkat för fast anslutning så det finns inga eluttag på panelen
utan bara en kopplingsplint. Olika utrustningsalternativ på förfrågan.

Specifikationer 130003 ED-S/DEDA
Art. nr 9416713
Diesel GENERATOR
Art. nr 9416713 Effekt 1-fas kVA 16
Effekt 3-fas kVA 125
Effekt kontinuerlig 1-fas kW 12,8
Effekt kontinuerlig 3-fas kW 100
Generator Synkron
Varvtal v/min 1500
Skyddsklass IP 23
Uttag 1-fas Chucko 10 Amp -
Uttag 1-fas CEE 16 Amp -
Uttag 1-fas CEE 32 Amp -
Uttag 3-fas CEE 16 Amp -
Uttag 3-fas CEE 32 Amp -
Uttag 3-fas CEE 63 Amp -

MOTOR
Motortyp Deutz
Motor hk 165
Start Elstart
Drivmedel Diesel
Tankstorlek liter 220
Bränsleförbrukning l/tim 30,8
Ljudnivå (10 m utan last) dB 100

VIKT & MÅTT
Vikt kg 1550
Mått LxBxH mm 2300x1100x1330
