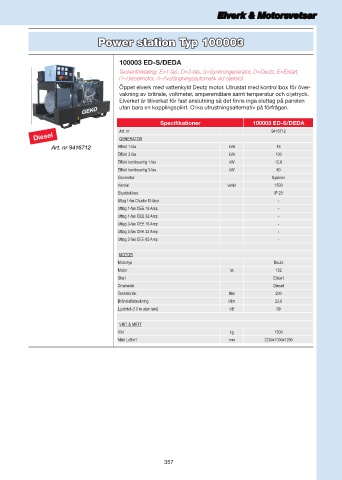

Page 357 - 2013-2014

Elverk & Motorsvetsar

Power station Typ 100003

100003 ED-S/DEDA
Teckenförklaring: E=1-fas, D=3-fas, S=Synkrongenerator, D=Deutz, E=Elstart,
D=Dieselmotor, A=Avstängningsautomatik vid oljebrist.
Öppet elverk med vattenkyld Deutz motor. Utrustat med kontrollbox för över-
vakning av bränsle, voltmeter, amperemätare samt temperatur och oljetryck.
Elverket är tillverkat för fast anslutning så det finns inga eluttag på panelen
utan bara en kopplingsplint. Olika utrustningsalternativ på förfrågan.

Specifikationer 100003 ED-S/DEDA
Art. nr 9416712
Diesel GENERATOR
Art. nr 9416712 Effekt 1-fas kVA 16
Effekt 3-fas kVA 100
Effekt kontinuerlig 1-fas kW 12,8
Effekt kontinuerlig 3-fas kW 80
Generator Synkron
Varvtal v/min 1500
Skyddsklass IP 23
Uttag 1-fas Chucko 10 Amp -
Uttag 1-fas CEE 16 Amp -
Uttag 1-fas CEE 32 Amp -
Uttag 3-fas CEE 16 Amp -
Uttag 3-fas CEE 32 Amp -
Uttag 3-fas CEE 63 Amp -

MOTOR
Motortyp Deutz
Motor hk 132
Start Elstart
Drivmedel Diesel
Tankstorlek liter 200
Bränsleförbrukning l/tim 23,8
Ljudnivå (10 m utan last) dB 99

VIKT & MÅTT
Vikt kg 1300
Mått LxBxH mm 2230x1000x1290

357
