Elverk & Motorsvetsar

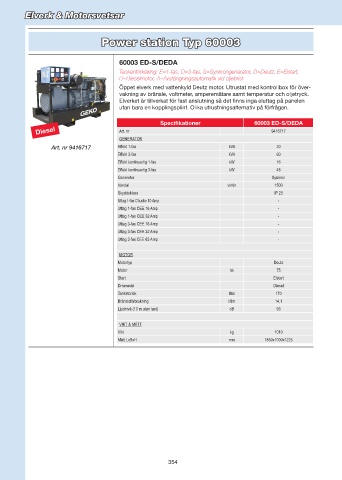

Power station Typ 60003

60003 ED-S/DEDA
Teckenförklaring: E=1-fas, D=3-fas, S=Synkrongenerator, D=Deutz, E=Elstart,
D=Dieselmotor, A=Avstängningsautomatik vid oljebrist.
Öppet elverk med vattenkyld Deutz motor. Utrustat med kontrollbox för över-
vakning av bränsle, voltmeter, amperemätare samt temperatur och oljetryck.
Elverket är tillverkat för fast anslutning så det finns inga eluttag på panelen
utan bara en kopplingsplint. Olika utrustningsalternativ på förfrågan.

Specifikationer 60003 ED-S/DEDA
Diesel Art. nr 9416717
GENERATOR
Art. nr 9416717 Effekt 1-fas kVA 20
Effekt 3-fas kVA 60
Effekt kontinuerlig 1-fas kW 16
Effekt kontinuerlig 3-fas kW 48
Generator Synkron
Varvtal v/min 1500
Skyddsklass IP 23
Uttag 1-fas Chucko 10 Amp -
Uttag 1-fas CEE 16 Amp -
Uttag 1-fas CEE 32 Amp -
Uttag 3-fas CEE 16 Amp -
Uttag 3-fas CEE 32 Amp -
Uttag 3-fas CEE 63 Amp -

MOTOR
Motortyp Deutz
Motor hk 75
Start Elstart
Drivmedel Diesel
Tankstorlek liter 170
Bränsleförbrukning l/tim 14,1
Ljudnivå (10 m utan last) dB 93

VIKT & MÅTT
Vikt kg 1010
Mått LxBxH mm 1850x1000x1225
