P. 17

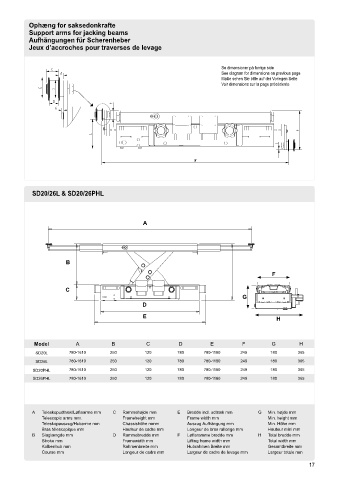

Ophæng for saksedonkrafte
Support arms for jacking beams
Aufhängungen für Scherenheber
Jeux d’accroches pour traverses de levage
Se dimensioner på forrige side
See diagram for dimensions on previous page
Maße sehen Sie bitte auf der Voriegen Seite
Voir dimensions sur la page précédente
SD20/26L & SD20/26PHL
A
B
F
C
G
D
E H
Model A B C D E F G H
SD20L 780-1610 250 120 780 780-1180 249 180 365
SD26L 780-1610 250 120 780 780-1180 249 180 365
SD20PHL 780-1610 250 120 780 780-1180 249 180 365
SD26PHL 780-1610 250 120 780 780-1180 249 180 365
A Teleskopudtræk/Løftearme mm C Rammehøjde mm E Bredde incl. udtræk mm G Min. højde mm
Telescopic arms mm. Frameheight mm Frame width mm Min. height mm
Teleskopauszug/Hubarme mm Chassishöhe mmm Auszug Aufhängung mm Min. Höhe mm
Bras télescopique mm Hauteur de cadre mm Longeur de bras rallonge mm Hauteur mini mm
B Slaglængde mm D Rammebredde mm F Løfteramme bredde mm H Total bredde mm
Stroke mm Framewidth mm Lifting frame width mm Total width mm
Kolbenhub mm Rahmenbreite mm Hubrahmen Breite mm Gesamtbreite mm
Course mm Longeur de cadre mm Largeur de cadre de levage mm Largeur totale mm
17
