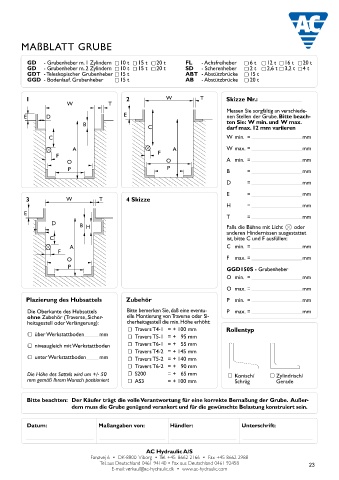

MAßBLATT GRUBE


           GD   - Grubenheber m. 1 Zylindern   10 t   15 t   20 t     FL   - Achsfreiheber    6 t   12 t   16 t   20 t
           GD   - Grubenheber m. 2 Zylindern   10 t   15 t   20 t     SD   - Scherenheber    2 t   2,6 t  3,2 t   4 t
           GDT  - Teleskopischer Grubenheber  15 t                ABT  - Abstützbrücke   15 t
           GGD  - Bodenlauf. Grubenheber   15 t                   AB    - Abstützbrücke   20 t


          1                                  2             W           T         Skizze Nr.:
                         W             T
                                                                                 Messen Sie sorgfältig an verschiede-
         E       D                           E                                   nen Stellen der Grube. Bitte beach-
                              B                      C                           ten Sie:  W min. und  W max.
                                                                                 darf max. 12 mm variieren

                  C                                                              W min.  =                 mm
                           A                                  A                  W max.  =                 mm
                     F                                  F
                         O                                 O                     A  min.  =                mm
                         P                                  P                    B      =                  mm

                                                                                 D      =                  mm

                                                                                 E      =                  mm
          3             W           T        4 Skizze
                                                                                 H      =                  mm
         E
                                                                                 T      =                  mm
                   D         B  H                                                Falls die Bühne mit Licht       oder
                                                                                 anderen Hindernissen ausgestattet
                  C                                                              ist, bitte C und F ausfüllen:
                          A                                                      C  min.  =                mm
                     F
                         O                                                       F   max.  =               mm
                         P                                                       GGD150S - Grubenheber
                                                                                 O  min.  =                mm
                                                                                 O  max.  =                mm

          Plazierung des Hubsattels          Zubehör                             P   min.  =               mm

           Die Oberkante des Hubsattels       Bitte bemerken Sie, daß eine eventu-  P   max.  =            mm
           ohne Zubehör (Traverse, Sicher-    elle Montierung von Traverse oder Si-
           heitsgestell oder Verlängerung):   cherheitsgestell die min. Höhe erhöht:
                                                 Travers T4-1  = + 100 mm        Rollentyp
              über Werkstattboden   mm           Travers T5-1  = +   95 mm

              niveaugleich mit Werkstattboden     Travers T6-1  = +   55 mm
                                                 Travers T4-2  = + 145 mm
              unter Werkstattboden   mm          Travers T5-2  = + 140 mm
                                                 Travers T6-2  = +   90 mm
           Die Höhe des Sattels wird um +/- 50      S200    = +   65 mm             Konisch/      Zylindrisch/
           mm gemäß Ihrem Wunsch positioniert     AS3       = + 100 mm              Schräg        Gerade



          Bitte beachten:  Der Käufer trägt die volle Verantwortung für eine korrekte Bemaßung der Grube.  Außer-
                          dem muss die Grube genügend verankert und für die gewünschte Belastung konstruiert sein.


          Datum:                    Maßangaben von:          Händler:                 Unterschrift:



                                                    AC Hydraulic A/S
                                 Fanøvej 6  •  DK-8800  Viborg  •  Tel. +45 8662 2166  •  Fax +45 8662 2988
                                    Tel. aus Deutschland 0461 94140 • Fax aus Deutschland 0461 92458          23
                                        E-mail: verkauf@ac-hydraulic.dk  •  www.ac-hydraulic.com
