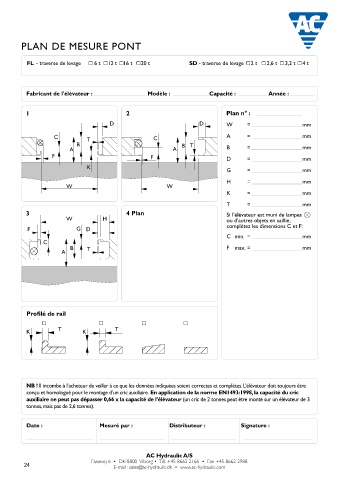

PLAN DE MESURE PONT
FL - traverse de levage 6 t 12 t 16 t 20 t SD - traverse de levage 2 t 2,6 t 3,2 t 4 t
Fabricant de l'élévateur : Modèle : Capacité : Année :
1 2 Plan n° :
D D W = mm
C T C A = mm
B B T
A A B = mm
F F D = mm
K
G = mm
H = mm
W W
K = mm
T = mm
3 4 Plan Si l’élévateur est muni de lampes
W H ou d’autres objets en saillie,
F G D complétez les dimensions C et F:
C min. = mm
C
B T F max. = mm
A
Profilé de rail
T T
K K
NB ! Il incombe à l’acheteur de veiller à ce que les données indiquées soient correctes et complètes. L’élévateur doit toujours être
conçu et homologué pour le montage d’un cric auxiliaire. En application de la norme EN1493:1998, la capacité du cric
auxiliaire ne peut pas dépasser 0,66 x la capacité de l’élévateur (un cric de 2 tonnes peut être monté sur un élévateur de 3
tonnes, mais pas de 2,6 tonnes).
Date : Mesuré par : Distributeur : Signature :
