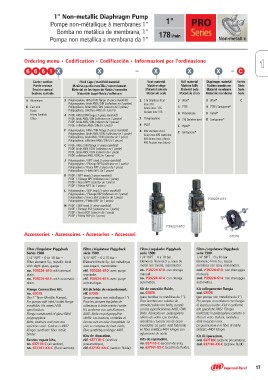

Page 17 - Air-powered pumps 180
P. 17
1" Non-metallic Diaphragm Pump 1"
Pompe non-métallique à membranes 1" 178 l/min
Bomba no metálica de membrana, 1"
Pompa non metallica a membrana da 1"
Ordering menu • Codification • Codificación • Informazioni per l'ordinazione 1
6661X X –X X X –C
Center section Fluid Caps / manifold material Seat material Ball material Diaphragm material Series
Partie moteur Matériau partie mouillée / raccordement Matière siège Matière bille Matière membrane Série
Sección central Material de las tapas de fluido / conexión Material asiento Material bola Material membrana Serie
Sezione centrale Materiale sede Materiale sfera Materiale membrana Serie
Materiale tappi fluido / collettore
A Aluminium 2 316 Stainless steel 3 Viton® 3 Viton® C
3 Polypropylene, ANSI/DIN flange (3-piece manifold) Inox 316
B Cast iron Polypropylene, bride ANSI/DIN (collecteur en 3 parties) Acero inox. 316 4 PTFE 4 PTFE/Santoprene®
Fonte Polipropileno, brida ANSI/DIN (colector de 3 piezas) Acciaio inox 316
Hierro fundido Polipropilene, collettore ANSI (in 3 pezzi) 8 Polyuretane 9 Hytrel®
Ghisa 3 Polypropylene
4 PVDF, ANSI/DIN flange (3-piece manifold) A 316 Stainless steel B Santoprene®
PVDF, bride ANSI/DIN(collecteur en 3 parties) 4 PVDF C Hytrel®
PVDF, brida ANSI/DIN(colector de 3 piezas)
PVDF, collettore ANSI/DIN(in 3 pezzi) 8 400 stainless steel E Santoprene®
Acier inox 400 traité dur
F Polypropylene, ANSI / DIN flange (1-piece manifold) 400 Acero Inox. (duro)
Polypropylene, bride ANSI / DIN (collecteur en 1 partie) 400 Acciaio inox (duro)
Polipropileno, brida ANSI / DIN (colector de 1 pieza)
Polipropilene, collettore ANSI / DIN (in 1 pezzo) P39224-614
G PVDF, ANSI / DIN flange (1-piece manifold)
PVDF, bride ANSI / DIN (collecteur en 1 partie)
PVDF, brida ANSI / DIN (colector de 1 pieza)
PVDF, collettore ANSI / DIN (in 1 pezzo)
J Polypropylene / NPT tread (1-piece manifold)
Polypropylene / Filetage NPT(collecteur en 1 partie)
Polipropileno / Rosca NPT (colector de 1 pieza)
Polipropilene / Filetto NPT (in 1 pezzo)
K PVDF / NPT tread (1-piece manifold)
PVDF / Filetage NPT(collecteur en 1 partie)
PVDF / Rosca NPT (colector de 1 pieza)
PVDF / Filetto NPT (in 1 pezzo)
L Polypropylene / BSP tread (1-piece manifold)
Polypropylene / Filetage BSP(collecteur en 1 partie)
Polipropileno / Rosca BSP (colector de 1 pieza)
Polipropilene / Filetto BSP (in 1 pezzo)
N PVDF / BSP tread (1-piece manifold)
PVDF / Filetage BSP (collecteur en 1 partie)
PVDF / Rosca BSP (colector de 1 pieza)
PVDF / Filetto BSP (in 1 pezzo)
P39224-610
Accessories • Accessoires • Accesorios • Accessori 67078
Filter / Regulator Piggyback Filtre / régulateur Piggyback Filtro / regulador Piggyback Filtro / regolatore Piggyback
Series 1500 série 1500 serie 1500 serie 1500
1/4" NPT – 0 a 10 bar – 1/4" NPT – 0 a 10 bar
1/4" NPT – 0 to 10 bar – 1/4" NPT – 0 à 10 bar – Elemento filtrante 5 µ, vaso de Elemento filtro 5 µ, coppa
Filter element 5µ, metallic bowl Elément filtrant 5µ, bol métallique metal con mirilla, manómetro : metallica con spia, manometro :
with sight glass, gauge : avec regard, manomètre :
no. P39224-610: con drenaje cod. P39224-610: con drenaggio
no. P39224-610: with manual réf. P39224-610: avec purge manual. manuale.
drain. manuelle. no. P39224-614: con drenaje cod. P39224-614: con drenaggio
no. P39224-614: with automatic réf. P39224-614: avec purge automático. automatico.
drain. automatique.
Kit de conexión fluido, Kit collegamento flangia
Flange Connection Kit, Kit de bride de raccordement, no. 67078 cod. 67078
no. 67078 réf. 67078 (para bombas no metálicas de 1"). (per pompe non metalliche da 1")
(for 1" Non-Metallic Pumps), (pour pompes non métalliques 1") Para bombas con colector de Per pompe con collettori con flangia
For pumps with inlet/outlet flange Pour les pompes équipées de entrada/salida con brida, cumple di ingresso/uscita. Il kit è conforme
manifolds. Kit meets ANSI collecteurs à bride entrée/ sortie. con las especificaciones ANSI/DIN. alle specifiche ANSI. Flangia
specifications. Kit conforme aux spécifications Brida fabricada en polipropileno realizzata in polipropilene caricato a
Flange constructed of glass-filled ANSI. Bride en polypropylène relleno de vidrio. Los tornillos, fibra di vetro. Bulloni, rondelle e
polypropylene. vitrifié. Les boulons, rondelles et arandelas y tuercas son de acero dadi in acciaio inox.
Bolts, washers and nuts are écrous sont en acier inoxydable. Le inoxidable. La junta está fabricada La guarnizione è in fibra di nitrile
stainless steel. Gasket is 4401 joint se compose de liant nitrile, en fibra sintética 4401 klinger con sintetico 4401 klinger.
klinger synthetic fiber nitrile fibre synthétique Klinger 4401. aglutinante de nitrilo.
binder. Kit di riparazione,
Kits de réparation, Kits de reparación, cod. 637118C (sezione pneumatica),
Service repair kits, réf. 637118-C (section no. 637118-C (sección de aire), cod. 637161-XX-C (sezione fluidi).
no. 637118-C (air section), pneumatique), no. 637161-XX-C (sección de fluido).
no. 637161-XX-C (fluid section). réf. 637161-XX-C (section fluide).
17
