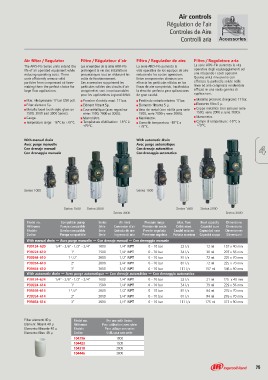

Page 75 - Air-powered pumps 180
P. 75
Air controls
Régulation de l'air
Controles de Aire
Controlli aria
Air filter / Regulator Filtre / Régulateur d'air Filtro / Regulador de aire Filtro / Regolatore aria
The ARO-Flo Series units extend the Les ensembles de la série ARO-Flo La serie ARO-Flo aumenta la La serie ARO-Flo aumenta la vita
life of air operated equipment while prolongent la vie des installations vida operativa de los equipos de aire operativa degli equipaggiamenti ad
reducing operating costs. These pneumatiques tout en réduisant les reduciendo los costes operativos. aria riducendo i costi operativi.
units efficiently remove solid coûts de fonctionnement. Estos componentes eliminan con Queste unità rimuovono con
particles from compressed air lines- Ces accessoires suppriment les eficacia las partículas sólidas en las efficacia le particelle solide nelle
making them the perfect choice for particules solides des circuits d'air líneas de aire comprimido, haciéndolos linee ad aria compressa rendendole
large flow applications. comprimé et sont incontournables la elección perfecta para aplicaciones efficaci in una vasta gamma di
pour les applications à grand débit. de gran caudal. applicazioni.
Max. inlet pressure: 17 bar (250 psi).
Filter element 5µ. Pression d'entrée maxi. 17 bar. Presión de entrada máxima: 17 bar. Massima pressione di ingresso: 17 bar.
Metallic bowl (with sight glass on Elemento filtrante 5 µ.
1500, 2000 and 3000 Series). Elément filtrant 5µ. Vaso de metal (con mirilla para serie Elemento filtro 5 µ.
Gauge. 1500, serie 2000 y serie 3000).
Temperature range: -18°C to +79°C. Cuve métallique (avec regard sur Manómetro. Coppa metallica (con spia per serie
séries 1500, 2000 et 3000). Gama de temperatura: -18°C a 1500, serie 2000 e serie 3000).
+79°C.
Manomètre. Manometro.
Température d’utilisation: -18°C à
+79°C. Campo di temperature: -18°C a
+79°C.
With manual drain With automatic drain 4
Avec purge manuelle Avec purge automatique
Con drenaje manual Con drenaje automático
Con drenaggio manuale Con drenaggio automatico
Series 1000 Series 1000
Series 1500 Series 2000 Series 1500 Series 2000
Series 3000 Series 3000
Model no. Compatible pump Series Air inlet Pressure range Max. flow Bowl capacity Dimensions
Référence Pompe compatible Série Connexion d’air Pression de sortie Débit maxi. Capacité cuve Dimensions
Modelo Bomba compatible Serie Entrada de aire Presión regulada Caudal máximo Capacidad vaso Dimensiones
Codice Pompa compatibile Serie Ingresso di aria Pressione regolata Portata massima Capacità coppa Dimensioni
With manual drain — Avec purge manuelle — Con drenaje manual — Con drenaggio manuale
P39124-620 1/4" - 3/8" - 1/2" - 3/4” 1000 1/4" NPT 0 - 10 bar 22 l/s 12 ml 157 x 40 mm
30 ml 207 x 56 mm
P39224-610 1” 1500 1/4" NPT 0 - 10 bar 34 l/s 72 ml 225 x 70 mm
72 ml 225 x 70 mm
P39344-610 1 1/2” 2000 1/2" NPT 0 - 10 bar 81 l/s 157 ml 346 x 90 mm
P39354-610 2” 2000 3/4" NPT 0 - 10 bar 81 l/s
P39454-610 3” 3000 3/4" NPT 0 - 10 bar 111 l/s
With automatic drain — Avec purge automatique — Con drenaje automático — Con drenaggio automatico
P39124-624 1/4" - 3/8" - 1/2" - 3/4” 1000 1/4" NPT 0 - 10 bar 22 l/s 21 ml 175 x 40 mm
39 ml 229 x 56 mm
P39224-614 1" 1500 1/4" NPT 0 - 10 bar 34 l/s 84 ml 276 x 70 mm
84 ml 276 x 70 mm
P39344-614 1 1/2” 2000 1/2" NPT 0 - 10 bar 81 l/s 175 ml 373 x 90 mm
P39354-614 2” 2000 3/4" NPT 0 - 10 bar 81 l/s
P39454-614 3” 3000 3/4" NPT 0 - 10 bar 111 l/s
Filter element 40 µ Model no. For use with Series:
Elément filtrant 40 µ Référence Pour utilisation avec série:
Elemento filtrante 40 µ Modelo
Elemento filtro 40 µ Codice Para utilizar con serie:
Utilizzata con serie:
104296
1000
104423
1500
104318
2000
104446
3000
75
