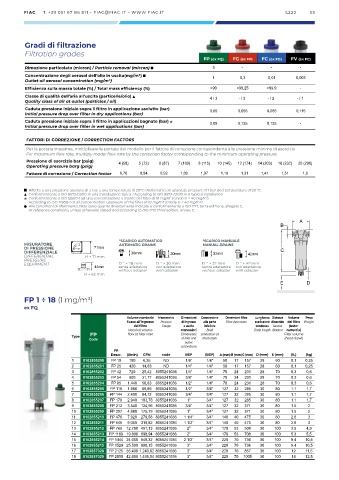

Gradi di filtrazione
Filtration grades
FP (ex FQ) FG (ex FP) FC (ex FD) FV (ex FC)
Rimozione particolato (micron) / Particle removal (micron) 5 - - -
Concentrazione degli aerosol dell’olio in uscita(mg/m³) 1 0,3 0,01 0,003
Outlet oil aerosol concentration (mg/m³)
Efficienza sulla massa totale (%) / Total mass efficiency (%) >90 >99,25 >99,9 -
Classe di qualità dell’aria all’uscita (particelle/olio) 4 / 3 - / 3 - / 2 - / 1
Quality class of air at outlet (particles / oil)
Caduta pressione iniziale sopra il filtro in applicazione asciutte (bar) 0,05 0,055 0,085 0,115
Initial pressure drop over filter in dry applications (bar)
Caduta pressione iniziale sopra il filtro in applicazioni bagnate (bar) 0,08 0,125 0,125 -
Initial pressure drop over filter in wet applications (bar)

FATTORI DI CORREZIONE / CORRECTION FACTORS
Per la portata massima, moltiplicare la portata del modello per il fattore di correzione corrispondente alla pressione minima di esercizio
For maximum flow rate, multiply model flow rate by the correction factor corresponding to the minimum operating pressure
Pressione di esercizio bar (psig) 4 (58) 5 (72) 6 (87) 7 (100) 8 (115) 10 (145) 12 (174) 14 (203) 16 (232) 20 (290)
Operating pressure barg (psig)
Fattore di correzione / Correction factor 0,76 0,84 0,92 1,00 1,07 1,19 1,31 1,41 1,51 1,6

Riferito a una pressione assoluta di 1 bar a una temperatura di 20°C / Referred to an absolute pressure of 1 bar and temperature of 20 °C
Conformemente a ISO 8573-1:2010 in una installazione tipica / According to ISO 8573-1:2010 in a typical installation
Conformemente a ISO 12500-1 ad una concentrazione a monte del filtro di 10 mg/m 3 (Grado G = 40 mg/m 3 )
According to ISO 12500-1 at oil concentration upstream of the filter of 10 mg/m3 (Grade G = 40 mg/m3)
Alle condizioni di riferimento, fatto salvo quanto diversamente indicato e conformemente a ISO 1217, terza edizione, allegato C.
At reference conditions, unless otherwise stated and according to ISO 1217, third edition, annex C.

*SCARICO AUTOMATICO *SCARICO MANUALE
MISURATORE AUTOMATIC DRAINS MANUAL DRAINS
DI PRESSIONE
DIFFERENZIALE
DIFFERENTIAL H + 71 mm
PRESSURE
EQUIPMENT D = + 28 mm D = + 30 mm D = + 32 mm D = + 42 mm
senza adattatore con adattatore senza adattatore con adattatore
without adapter with adapter without adapter with adapter
H + 42 mm

FP 1 ÷ 18 (1 mg/m³)
ex FQ
Volume nominale Manometro Dimensioni Connessione Dimensioni filtro Lunghezza Distanza Volume Peso
flusso all’ingresso Pressure di ingresso alla parte Filter dimension scaricatore di servizio del filtro Weight
del filtro Gauge e uscita inferiore condensa Service (testa+
Nominal volume connessioni Bowl Drain length distance cartuccia)
FP flow at filter inlet Dimensions connection at Filter volume
Type
Code of inlet and the bottom (head+bowl)
outlet
connections
FP
Descr. (l/min) CFM code BSP (BSP) A (mm)B (mm)C (mm) D (mm) E (mm) (lt.) (kg)
1 8102855200 FP 10 180 6,35 ND 1/8” 1/4" 50 17 157 28 60 0.1 0,25
2 8102855201 FP 25 420 14,83 ND 1/4” 1/4" 50 17 157 28 60 0.1 0,25
3 8102855202 FP 42 720 25,42 8055241036 1/4” 1/4" 70 24 231 28 70 0.3 0,6
4 8102855203 FP 54 900 31,77 8055241036 3/8” 1/4" 70 24 231 28 70 0.3 0,6
5 8102855204 FP 85 1.440 50,83 8055241036 1/2” 1/4" 70 24 231 28 70 0.3 0,6
6 8102855205 FP 119 1.980 69,89 8055241036 1/2” 3/4" 127 32 285 30 80 1.1 1,7
7 8102855206 FP 144 2.400 84,72 8055241036 3/4” 3/4" 127 32 285 30 80 1.1 1,7
8 8102855207 FP 178 2.940 103,78 8055241036 1” 3/4" 127 32 285 30 80 1.1 1,7
9 8102855208 FP 212 3.540 124,96 8055241036 3/4” 3/4" 127 32 371 30 80 1.5 2
10 8102855209 FP 297 4.980 175,79 8055241036 1” 3/4" 127 32 371 30 80 1.5 2
11 8102855210 FP 476 7.920 279,58 8055241036 1 1/4” 3/4" 140 40 475 30 80 2.6 3
12 8102855211 FP 545 9.060 319,82 8055241036 1 1/2” 3/4" 140 40 475 30 80 2.6 3
13 8102855212 FP 765 12.780 451,13 8055241036 2” 3/4" 170 53 508 30 100 3.5 4,9
14 8102855213 FP 1189 19.800 698,94 8055241036 2” 3/4" 170 53 708 30 100 5.3 5,5
15 8102855214 FP 1444 24.060 849,32 8055241036 2 1/2” 3/4" 220 70 736 30 100 9.4 10,5
16 8102855215 FP 1529 25.500 900,15 8055241036 3” 3/4" 220 70 736 30 100 9.4 10,5
17 8102857028 FP 2125 35.400 1.249,62 8055241036 3” 3/4" 220 70 857 30 100 12 11,5
18 8102857029 FP 2550 42.480 1.499,54 8055241036 3” 3/4" 220 70 1005 30 100 14 12,5
