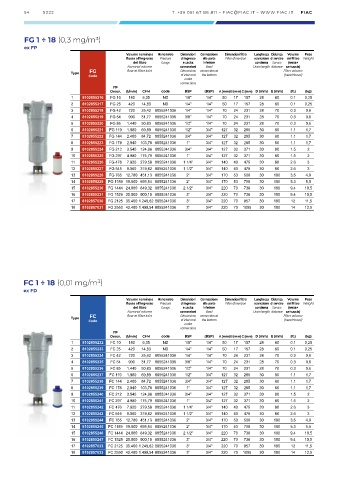

Page 54 - Skruvkompressorer_2022

54 S222 T. +39 051 67 86 811 – FIAC@FIAC.IT – WWW.FIAC.IT FIAC

FG 1 ÷ 18 (0,3 mg/m³)
ex FP
Volume nominale Manometro Dimensioni Connessione Dimensioni filtro Lunghezza Distanza Volume Peso
flusso all’ingresso Pressure di ingresso alla parte Filter dimension scaricatore di servizio del filtro Weight
del filtro Gauge e uscita inferiore condensa Service (testa+
Nominal volume connessioni Bowl Drain length distance cartuccia)
FG flow at filter inlet Dimensions connection at Filter volume
Type
Code of inlet and the bottom (head+bowl)
outlet
connections
FP
Descr. (l/min) CFM code BSP (BSP) A (mm)B (mm)C (mm) D (mm) E (mm) (lt.) (kg)
1 8102855216 FG 10 180 6,35 ND 1/8” 1/4" 50 17 157 28 60 0.1 0,25
2 8102855217 FG 25 420 14,83 ND 1/4” 1/4" 50 17 157 28 60 0.1 0,25
3 8102855218 FG 42 720 25,42 8055241036 1/4” 1/4" 70 24 231 28 70 0.3 0,6
4 8102855219 FG 54 900 31,77 8055241036 3/8” 1/4" 70 24 231 28 70 0.3 0,6
5 8102855220 FG 85 1.440 50,83 8055241036 1/2” 1/4" 70 24 231 28 70 0.3 0,6
6 8102855221 FG 119 1.980 69,89 8055241036 1/2” 3/4" 127 32 285 30 80 1.1 1,7
7 8102855222 FG 144 2.400 84,72 8055241036 3/4” 3/4" 127 32 285 30 80 1.1 1,7
8 8102855223 FG 178 2.940 103,78 8055241036 1” 3/4" 127 32 285 30 80 1.1 1,7
9 8102855224 FG 212 3.540 124,96 8055241036 3/4” 3/4" 127 32 371 30 80 1.5 2
10 8102855225 FG 297 4.980 175,79 8055241036 1” 3/4" 127 32 371 30 80 1.5 2
11 8102855226 FG 476 7.920 279,58 8055241036 1 1/4” 3/4" 140 40 475 30 80 2.6 3
12 8102855227 FG 545 9.060 319,82 8055241036 1 1/2” 3/4" 140 40 475 30 80 2.6 3
13 8102855228 FG 765 12.780 451,13 8055241036 2” 3/4" 170 53 508 30 100 3.5 4,9
14 8102855229 FG 1189 19.800 698,94 8055241036 2” 3/4" 170 53 708 30 100 5.3 5,5
15 8102855230 FG 1444 24.060 849,32 8055241036 2 1/2” 3/4" 220 70 736 30 100 9.4 10,5
16 8102855231 FG 1529 25.500 900,15 8055241036 3” 3/4" 220 70 736 30 100 9.4 10,5
17 8102857030 FG 2125 35.400 1.249,62 8055241036 3” 3/4" 220 70 857 30 100 12 11,5
18 8102857031 FG 2550 42.480 1.499,54 8055241036 3” 3/4" 220 70 1005 30 100 14 12,5

FC 1 ÷ 18 (0,01 mg/m³)
ex FD
Volume nominale Manometro Dimensioni Connessione Dimensioni filtro Lunghezza Distanza Volume Peso
flusso all’ingresso Pressure di ingresso alla parte Filter dimension scaricatore di servizio del filtro Weight
del filtro Gauge e uscita inferiore condensa Service (testa+
Nominal volume connessioni Bowl Drain length distance cartuccia)
Type FC flow at filter inlet Dimensions connection at Filter volume
Code of inlet and the bottom (head+bowl)
outlet
connections
FP
Descr. (l/min) CFM code BSP (BSP) A (mm)B (mm)C (mm) D (mm) E (mm) (lt.) (kg)
1 8102855232 FC 10 180 6,35 ND 1/8” 1/4" 50 17 157 28 60 0.1 0,25
2 8102855233 FC 25 420 14,83 ND 1/4” 1/4" 50 17 157 28 60 0.1 0,25
3 8102855234 FC 42 720 25,42 8055241036 1/4” 1/4" 70 24 231 28 70 0.3 0,6
4 8102855235 FC 54 900 31,77 8055241036 3/8” 1/4" 70 24 231 28 70 0.3 0,6
5 8102855236 FC 85 1.440 50,83 8055241036 1/2” 1/4" 70 24 231 28 70 0.3 0,6
6 8102855237 FC 119 1.980 69,89 8055241036 1/2” 3/4" 127 32 285 30 80 1.1 1,7
7 8102855238 FC 144 2.400 84,72 8055241036 3/4” 3/4" 127 32 285 30 80 1.1 1,7
8 8102855239 FC 178 2.940 103,78 8055241036 1” 3/4" 127 32 285 30 80 1.1 1,7
9 8102855240 FC 212 3.540 124,96 8055241036 3/4” 3/4" 127 32 371 30 80 1.5 2
10 8102855241 FC 297 4.980 175,79 8055241036 1” 3/4" 127 32 371 30 80 1.5 2
11 8102855242 FC 476 7.920 279,58 8055241036 1 1/4” 3/4" 140 40 475 30 80 2.6 3
12 8102855243 FC 545 9.060 319,82 8055241036 1 1/2” 3/4" 140 40 475 30 80 2.6 3
13 8102855244 FC 765 12.780 451,13 8055241036 2” 3/4" 170 53 508 30 100 3.5 4,9
14 8102855245 FC 1189 19.800 698,94 8055241036 2” 3/4" 170 53 708 30 100 5.3 5,5
15 8102855246 FC 1444 24.060 849,32 8055241036 2 1/2” 3/4" 220 70 736 30 100 9.4 10,5
16 8102855247 FC 1529 25.500 900,15 8055241036 3” 3/4" 220 70 736 30 100 9.4 10,5
17 8102857032 FC 2125 35.400 1.249,62 8055241036 3” 3/4" 220 70 857 30 100 12 11,5
18 8102857033 FC 2550 42.480 1.499,54 8055241036 3” 3/4" 220 70 1005 30 100 14 12,5
