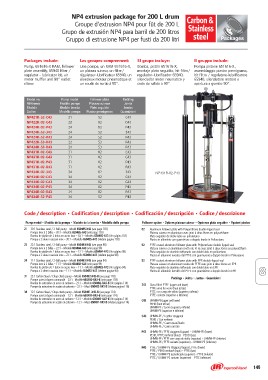

Page 145 - Air-powered pumps 180
P. 145
NP4 extrusion package for 200 L drum Carbon & Packages
Groupe d'extrusion NP4 pour fût de 200 L Stainless
Grupo de extrusión NP4 para barril de 200 litros steel
Gruppo di estrusione NP4 per fusti da 200 litri
Packages include: Les groupes comprennent: El grupo incluye: Il gruppo include:
Pump, 651616-X RAM, follower Une pompe, un RAM 651616-X, Bomba, pistón 651616-X, Pompa pistone 651616-X ,
plate assembly, 65940 filter / un plateau suiveur, un filtre / montaje plato seguidor, kit filtro/ assemblaggio piastra premigrasso,
regulator - lubricator kit, air régulateur-lubrificateur 65940, un regulador-lubrificador 65940, kit filtro / regolatore-lubrificatore
motor muffler and 90° outlet silencieux moteur pneumatique et silenciador motor neumatico y 65940, silenziatore motore e
elbow. un coude de sortie à 90°. codo de salida a 90°. apertura a gomito 90°.
Model no. Pump model Follower plate Packing NP431R-02-P43
Référence Modèle pompe Plateau suiveur Joints
Modelo Modelo bomba Plato seguidor Juntas
Codice Modello pompa Piastra premigrasso Guarnizioni
NP421R-52-C43 21 52 C43
NP422R-02-G43 22 02 G43
NP424R-02-P43 24 02 P43
NP424R-52-343 24 52 343
NP424R-52-R43 24 52 R43
NP422R-53-R43 22 53 R43
NP424R-53-R43 24 53 R43
NP431R-02-C43 31 02 C43
NP431R-02-G43 31 02 G43
NP431R-02-P43 31 02 P43
NP431R-02-R43 31 02 R43
NP434R-02-343 34 02 343
NP434R-02-C43 34 02 C43
NP434R-02-G43 34 02 G43
NP434R-02-P43 34 02 P43
NP434R-02-R43 34 02 R43
NP434R-52-P43 34 52 P43
Code / description • Codification / description • Codificación / descripción • Codice / descrizione
Pump model • Modèle de la pompe • Modelo de la bomba • Modello della pompa Follower option • Options plateau suiveur • Opciones plato seguidor • Opzioni piastra 8
21 30:1 Stainless steel / 2-Ball pump – Model 650485-X43 (see page 103) 02 Aluminum follower plate with Polyurethane double-lipped seal
Pompe inox à 2 billes – 30:1 – Modèle 650485-X43 (voir page 103) Plateau suiveur en aluminium avec joint à deux lèvres en polyuréthane
Bomba de pistón de 2 bolas en acero inox – 30:1 – Modelo 650485-X43 (Ver página 103) Plato seguidor de doble labio en poliuretano
Pompa a 2 sfere in acciaio inox – 30:1 – Modello 650485-X43 (Vedere pagina 103) Piastra in alluminio con guarnizione a doppio bordo in Poliuretano
22 22:1 Stainless steel / 2-Ball pump – Model 650484-X43 (see page 98) 52 PTFE coated aluminum follower plate with Polyurethane double-lipped seal
Pompe inox à 2 billes – 22:1 – Modèle 650484-X43 (voir page 98) Plateau suiveur en aluminium revêtu de PTFE avec joint à deux lèvres en polyuréthane
Bomba de pistón de 2 bolas en acero inox – 22:1 – Modelo 650484-X43 (Ver página 98) Plato seguidor de aluminio teflonado con doble labio en poliuretano
Pompa a 2 sfere in acciaio inox – 22:1 – Modello 650484-X43 (Vedere pagina 98) Piastra in alluminio rivestito del PTFE con guarnizione a doppio bordo in Poliuretano
24 11:1 Stainless steel / 2-Ball pump – Model 650483-X43 (see page 94) 53 PTFE coated aluminum follower plate with EPR double-lipped seal
Pompe inox à 2 billes – 11:1 – Modèle 650483-X43 (voir page 94) Plateau suiveur en aluminium revêtu de PTFE avec joint à deux lèvres en EPR
Bomba de pistón de 2 bolas en acero inox – 11:1 – Modelo 650483-X43 (Ver página 94) Plato seguidor de aluminio teflonado con doble labio en EPR
Pompa a 2 sfere in acciaio inox – 11:1 – Modello 650483-X43 (Vedere pagina 94) Piastra in alluminio rivestito del PTFE con guarnizione a doppio bordo in EPR
31 23:1 Carbon Steel / Chop check pump – Model 650492-X43-B (see page 118) Packings • Joints • Juntas • Guarnizioni
Pompe acier à clapet commandé – 23:1– Modèle 650492-X43-B (voir page 118)
Bomba de extrusión en acero al carbono – 23:1 – Modelo 650492-X43-B (Ver página 118) 343 Glass filled PTFE (upper and lower)
Pompe da estrusione in acciaio al carbonio – 23:1 – Mod. 650492-X43-B (Vedere pagina 118) PTFE armé de verre (haut et bas)
PTFE con carga de vidrio (superior y inferior)
34 12:1 Carbon Steel / Chop check pump – Model 650491-X43-B (see page 114) PTFE caricato (superiore e inferiore)
Pompe acier à clapet commandé – 12:1– Modèle 650491-X43-B (voir page 114)
Bomba de extrusión en acero al carbono – 12:1 – Modelo 650491-X43-B (Ver página 114) C43 UHMW-PE(upper and lower)
Pompe da estrusione in acciaio al carbonio – 12:1 – Mod. 650491-X43-B (Vedere pagina 114) PEHD (haut et bas)
UHMW-PE / Cuero (superior y inferior)
UHMW-PE (superiore e inferiore)
G43 UHMW-PE / Leather staggered
PEHD / Cuir renforcé
UHMW-PE / Cuero estratificado
UHMW-PE / Cuoio caricato
P43 UHMW-PE/PTFE staggered (upper) – UHMW-PE (lower)
PEHD/PTFE renforcé (haut) – PEHD (bas)
UHMW-PE/PTFE con carga de vidrio (superior) – UHMW-PE (inferior)
UHMW-PE/PTFE caricato (superiore) – UHMW-PE (inferiore)
R43 PTFE / UHMW-PE staggered (upper), PTFE (lower)
PTFE / PEHD renforcé (haut) – PTFE (bas)
PTFE / UHMW-PE estratificado (superior) – PTFE (inferior)
PTFE / UHMW-PE caricato (superiore) – PTFE (inferiore)
145
