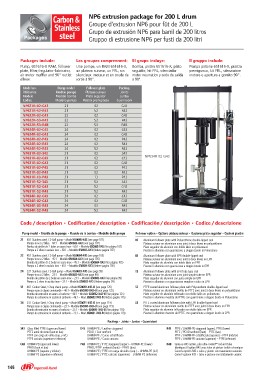

Page 146 - Air-powered pumps 180
P. 146
Carbon & NP6 extrusion package for 200 L drum
Stainless Groupe d'extrusion NP6 pour fût de 200 L
Packages steel Grupo de extrusión NP6 para barril de 200 litros
Gruppo di estrusione NP6 per fusti da 200 litri
Packages include: Les groupes comprennent: El grupo incluye: Il gruppo include:
Pump, 651616-X RAM, follower Une pompe, un RAM 651616-X, Bomba, pistón 651616-X, plato Pompa pistone 651616-X, piastra
plate, filter/regulator-lubricator, premigrasso, kit FRL, silenziatore
air motor muffler and 90° outlet un plateau suiveur, un FRL, un seguidor, kit FRL, silenciador motore e apertura a gomito 90°.
elbow.
silencieux moteur et un coude de motor neumatico y codo de salida
sortie à 90°. a 90º.
Model no. Pump model Follower plate Packing NP634R-52-G43
Référence Modèle pompe Plateau suiveur Joints
Modelo Modelo bomba Plato seguidor Juntas
Codice Modello pompa Piastra premigrasso Guarnizioni
NP621R-02-G43 21 02 G43
NP621R-52-R43 21 52 R43
NP622R-02-G43 22 02 G43
NP622R-53-R43 22 53 R43
NP622R-53-R4B 22 53 R4B
NP624R-02-C43 24 02 C43
NP624R-02-G43 24 02 G43
NP624R-02-P43 24 02 P43
NP624R-02-R43 24 02 R43
NP624R-52-R43 24 52 R43
NP631R-02-343 31 02 343
NP631R-02-C43 31 02 C43
NP631R-02-G43 31 02 G43
NP631R-02-P43 31 02 P43
NP631R-02-R43 31 02 R43
NP631R-13-P43 31 13 P43
NP631R-52-343 31 52 343
NP631R-52-G43 31 52 G43
NP631R-52-R43 31 52 R43
NP634R-02-C43 34 02 C43
NP634R-02-G43 34 02 G43
NP634R-03-R43 34 03 R43
NP634R-52-R43 34 52 R43
Code / description • Codification / description • Codificación / descripción • Codice / descrizione
Pump model • Modèle de la pompe • Modelo de la bomba • Modello della pompa Follower option • Options plateau suiveur • Opciones plato seguidor • Opzioni piastra
21 60:1 Stainless steel / 2-Ball pump – Model 650685-X43 (see page 107) 02 Aluminum follower plate with Polyurethane double-lipped seal
Pompe inox à 2 billes – 60:1 – Modèle 650685-X43 (voir page 107) Plateau suiveur en aluminium avec joint à deux lèvres en polyuréthane
Bomba de pistón de 2 bolas en acero inox – 60:1 – Modelo 650685-X43 (Ver página 107) Plato seguidor de aluminio con doble labio en poliuretano
Pompa a 2 sfere in acciaio inox – 60:1 – Modello 650685-X43 (Vedere pagina 107) Piastra in alluminio con guarnizione a doppio bordo in Poliuretano
22 45:1 Stainless steel / 2-Ball pump – Model 650684-X43 (see page 105) 03 Aluminum follower plate with EPR double-lipped seal
Pompe inox à 2 billes – 45:1 – Modèle 650684-X43 (voir page 105) Plateau suiveur en aluminium avec joint à deux lèvres en EPR
Bomba de pistón de 2 bolas en acero inox – 45:1 – Modelo 650684-X43 (Ver página 105) Plato seguidor de aluminio con doble labio en EPR
Pompa a 2 sfere in acciaio inox – 45:1 – Modello 650684-X43 (Vedere pagina 105) Piastra in alluminio con guarnizione a doppio bordo in EPR
24 23:1 Stainless steel / 2-Ball pump – Model 650683-X43 (see page 99) 13 Aluminum follower plate with EPR tube type seal
Pompe inox à 2 billes – 23:1 – Modèle 650683-X43 (voir page 99) Plateau suiveur en aluminium avec joint simple tube en EPR
Bomba de pistón de 2 bolas en acero inox – 23:1 – Modelo 650683-X43 (Ver página 99) Plato seguidor de aluminio con junta simple en EPR
Pompa a 2 sfere in acciaio inox – 23:1 – Modello 650683-X43 (Vedere pagina 99) Piastra in alluminio con guarnizione semplice a tubo in EPR
31 46:1 Carbon Steel / Chop check pump – Model 650692-X43-B (see page 125) 52 PTFE coated aluminum follower plate with Polyurethane double-lipped seal
Pompe acier à clapet commandé – 46:1– Modèle 650692-X43-B (voir page 125) Plateau suiveur en aluminium revêtu de PTFE avec joint à deux lèvres en polyuréthane
Bomba de extrusión en acero al carbono – 46:1 – Modelo 650692-X43-B (Ver página 125) Plato seguidor de aluminio teflonado con doble labio en poliuretano
Pompe da estrusione in acciaio al carbonio – 46:1 – Mod. 650692-X43-B (Vedere pagina 125) Piastra in alluminio rivestito del PTFE con guarnizione a doppio bordo in Poliuretano
34 23:1 Carbon Steel / Chop check pump – Model 650691-X43-B (see page 119) 53 PTFE coated aluminum follower plate with EPR double-lipped seal
Pompe acier à clapet commandé – 23:1– Modèle 650691-X43-B (voir page 119) Plateau suiveur en aluminium revêtu de PTFE avec joint à deux lèvres en EPR
Bomba de extrusión en acero al carbono – 23:1 – Modelo 650691-X43-B (Ver página 119) Plato seguidor de aluminio teflonado con doble labio en EPR
Pompe da estrusione in acciaio al carbonio – 23:1 – Mod. 650691-X43-B (Vedere pagina 119) Piastra in alluminio rivestito del PTFE con guarnizione a doppio bordo in EPR
343 Glass filled PTFE (upper and lower) Packings • Joints • Juntas • Guarnizioni R43 PTFE / UHMW-PE staggered (upper), PTFE (lower)
PTFE armé de verre (haut et bas) PTFE / PEHD renforcé (haut) – PTFE (bas)
PTFE con carga de vidrio (sup. y inf.) G43 UHMW-PE / Leather staggered PTFE / UHMW-PE estratificado (superior) – PTFE (inferior)
PTFE caricato (superiore e inferiore) PEHD / Cuir renforcé PTFE / UHMW-PE caricato (superiore) – PTFE (inferiore)
UHMW-PE / Cuero estratificado
C43 UHMW-PE(upper and lower) UHMW-PE / Cuoio caricato R4B Same as R43 option, plus ultra-coated™ rod and tube
PEHD (haut et bas) Identique à l'option R43 avec tube et piston traités céramique
UHMW-PE (superior y inferior) P43 UHMW-PE / PTFE staggered (upper) – UHMW-PE (lower) Como la opción R43 + tubo y pistón con tratamiento cerámico
UHMW-PE (superiore e inferiore) PEHD / PTFE renforcé (haut) – PEHD (bas) Come l'opzione R43 + tubo e pistone con trattamento ceramic
UHMW-PE / PTFE con carga de vidrio (sup.) – UHMW-PE (inf.)
UHMW-PE / PTFE caricato (superiore) – UHMW-PE (inferiore)
146
