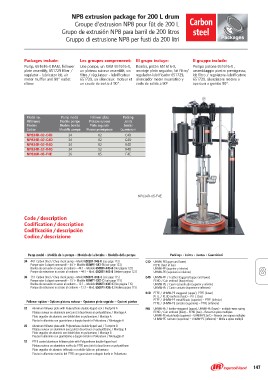

Page 147 - Air-powered pumps 180

NP8 extrusion package for 200 L drum Carbon
Groupe d'extrusion NP8 pour fût de 200 L steel

Grupo de extrusión NP8 para barril de 200 litros Packages
Gruppo di estrusione NP8 per fusti da 200 litri

Packages include: Les groupes comprennent: El grupo incluye: Il gruppo include:

Pump, 651616-X RAM, follower Une pompe, un RAM 651616-X, Bomba, pistón 651616-X, Pompa pistone 651616-X ,
plate assembly, 651729 filter / un plateau suiveur assemblé, un montaje plato seguidor, kit filtro/ assemblaggio piastra premigrasso,
regulator - lubricator kit, air filtre / régulateur - lubrificateur regulador-lubrificador 651729, kit filtro / regolatore-lubrificatore
motor muffler and 90° outlet 651729, un silencieux moteur et silenciador motor neumatico y 651729, silenziatore motore e
elbow. un coude de sortie à 90°. codo de salida a 90º apertura a gomito 90°.

Model no. Pump model Follower plate Packing
Référence Modèle pompe Plateau suiveur Joints
Modelo Modelo bomba Plato seguidor Juntas
Codice Modello pompa Piastra premigrasso Guarnizioni

NP834R-02-C4D 34 02 C4D
NP834R-02-G4D 34 02 G4D
NP834R-02-R4D 34 02 R4D
NP834R-52-R4D 34 52 R4D
NP836R-05-F4E 36 05 F4E

NP834R-05-F4E

Code / description
Codification / description
Codificación / descripción
Codice / descrizione

Pump model • Modèle de la pompe • Modelo de la bomba • Modello della pompa Packings • Joints • Juntas • Guarnizioni 8

34 44:1 Carbon Steel / Chop check pump – Model 650891-X43-B (see page 123) C4D UHMW-PE (upper and lower)
Pompe acier à clapet commandé – 44:1– Modèle 650891-X43-B (voir page 123) PEHD (haut et bas)
Bomba de extrusión en acero al carbono – 44:1 – Modelo 650891-X43-B (Ver página 123) UHMW-PE (superior y inferior)
Pompe da estrusione in acciaio al carbonio – 44:1 – Mod. 650891-X43-B (Vedere pagina 123) UHMW-PE (superiore e inferiore)

36 13:1 Carbon Steel / Chop check pump – Model 650871-XXE-C (see page 115) G4D UHMW-PE / Leather staggered (upper and lower)
Pompe acier à clapet commandé – 13:1– Modèle 650871-XXE-C (voir page 115) PEHD / Cuir renforcé (haut et bas)
Bomba de extrusión en acero al carbono – 13:1 – Modelo 650871-XXE-C (Ver página 115) UHMW-PE / Cuero estratificado (superior y inferior)
Pompe da estrusione in acciaio al carbonio – 13:1 – Mod. 650871-XXE-C (Vedere pagina 115) UHMW-PE / Cuoio caricato (superiore e inferiore)

Follower option • Options plateau suiveur • Opciones plato seguidor • Opzioni piastra R4D PTFE / UHMW-PE staggered (upper), PTFE (lower)
PTFE / PEHD renforcé (haut) – PTFE (bas)
02 Aluminum follower plate with Polyurethane double-lipped seal / Footprint A PTFE / UHMW-PE estratificado (superior) – PTFE (inferior)
Plateau suiveur en aluminium avec joint à deux lèvres en polyuréthane / Montage A PTFE / UHMW-PE caricato (superiore) – PTFE (inferiore)
Plato seguidor de aluminio con doble labio en poliuretano / Montaje A
Piastra in alluminio con guarnizione a doppio bordo in Poliuretano / Montaggio A F4E UHMW-PE / leather-staggered (upper), UHMW-PE (lower) - multiple-wave spring
PEHD / Cuir renforcé (haut) – PEHD (bas) – Ressort à spires multiples
05 Aluminum follower plate with Polyurethane double-lipped seal / Footprint B UHMW-PE estratificado (superior) – UHMW-PE (inf.) – Resorte con espiras múltiples
Plateau suiveur en aluminium avec joint à deux lèvres en polyuréthane / Montage B UHMW-PE caricato (superiore) – UHMW-PE (inferiore) – Molla a spires multipli
Plato seguidor de aluminio con doble labio en poliuretano / Montaje B
Piastra in alluminio con guarnizione a doppio bordo in Poliuretano / Montaggio B

52 PTFE coated aluminum follower plate with Polyurethane double-lipped seal
Plateau suiveur en aluminium revêtu de PTFE avec joint à deux lèvres en polyuréthane
Plato seguidor de aluminio teflonado con doble labio en poliuretano
Piastra in alluminio rivestito del PTFE con guarnizione a doppio bordo in Poliuretano

147
