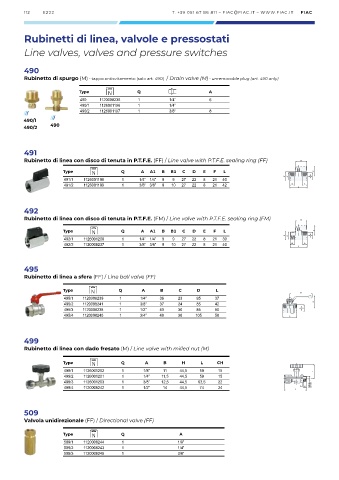

Page 114 - Kolvkompressorer_2022

112 E222 T. +39 051 67 86 811 – FIAC@FIAC.IT – WWW.FIAC.IT FIAC

Rubinetti di linea, valvole e pressostati

Line valves, valves and pressure switches

490

Rubinetto di spurgo (M) - tappo antisvitamento (solo art. 490) / Drain valve (M) - unremovable plug (art. 490 only)

Type Q A
490 1120008236 1 1/4” 6
490/1 1126001196 1 1/4”
/// 490/2 1126001197 1 3/8” 8
490/1 ///
490/2 490

491
Rubinetto di linea con disco di tenuta in P.T.F.E. (FF) / Line valve with P.T.F.E. sealing ring (FF) D

Type Q A A1 B B1 C D E F L C
F A1 E A
491/1 1126001198 1 1/4” 1/4” 9 9 27 22 8 21 40
491/2 1126001199 1 3/8” 3/8” 9 10 27 22 8 21 42 B1 B
L

492
Rubinetto di linea con disco di tenuta in P.T.F.E. (FM) / Line valve with P.T.F.E. sealing ring (FM) D

Type Q A A1 B B1 C D E F L C
F A1 E A
492/1 1126001200 1 1/4” 1/4” 9 9 27 22 8 21 39
492/2 1120008237 1 3/8” 3/8” 9 10 27 22 8 21 40 B1 B
L

495
Rubinetto di linea a sfera (FF) / Line ball valve (FF)

Type Q A B C D L
D
495/1 1120008239 1 1/4” 36 23 85 37
495/2 1120008241 1 3/8” 37 24 85 42 B
495/3 1120008238 1 1/2” 40 30 85 50 A C
495/4 1120008240 1 3/4” 48 38 105 58 L

499
Rubinetto di linea con dado fresato (M) / Line valve with milled nut (M)

Type Q A B H L CH
499/1 1126001202 1 1/8” 11 44,5 59 15 H
499/2 1126001201 1 1/4” 11,5 44,5 59 15
A
499/3 1126001203 1 3/8” 12,5 44,5 63,5 22
499/4 1120008242 1 1/2” 14 44,5 74 24 L CH B Conico Conical

509
Valvola unidirezionale (FF) / Directional valve (FF)

Type Q A
509/1 1120008244 1 1/8”
509/2 1120008243 1 1/4”
509/3 1120008245 1 3/8”
