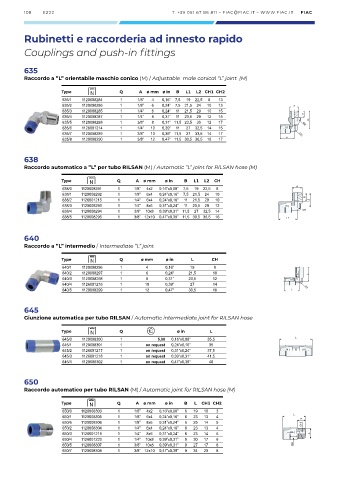

Page 110 - Kolvkompressorer_2022

108 E222 T. +39 051 67 86 811 – FIAC@FIAC.IT – WWW.FIAC.IT FIAC

Rubinetti e raccorderia ad innesto rapido

Couplings and push-in fittings

635
Raccordo a ”L” orientabile maschio conico (M) / Adjustable male conical “L” joint (M)

Type Q A ø mm ø in B L1 L2 CH1 CH2
635/1 1120008284 1 1/8” 4 0,16” 7,5 19 22,5 8 13
635/2 1120008286 1 1/8” 6 0,24” 7,5 21,5 24 10 13
635/3 1120008285 1 1/4” 6 0,24” 11 21,5 29 10 15
635/4 1120008287 1 1/4” 8 0,31” 11 23,5 29 12 15
635/5 1120008288 1 3/8” 8 0,31” 11,5 23,5 30 12 17
635/6 1126001214 1 1/4” 10 0,39” 11 27 32,5 14 15
635/7 1120008289 1 3/8” 10 0,39” 11,5 27 33,5 14 17
635/8 1120008290 1 3/8” 12 0,47” 11,5 30,5 36,5 16 17

638
Raccordo automatico a ”L” per tubo RILSAN (M) / Automatic ”L” joint for RILSAN hose (M)

Type Q A ø mm ø in B L1 L2 CH
638/0 1120008291 1 1/8” 4x2 0,16”x0,08” 7,5 19 22,5 8 A
638/1 1120008292 1 1/8” 6x4 0,24”x0,16” 7,5 21,5 24 10
B
638/2 1126001215 1 1/4” 6x4 0,24”x0,16” 11 21,5 29 10 L2
638/3 1120008293 1 1/4” 8x6 0,31”x0,24” 11 23,5 29 12
638/4 1120008294 1 3/8” 10x8 0,39”x0,31” 11,5 27 32,5 14 CH
638/5 1120008295 1 3/8” 12x10 0,47”x0,39” 11,5 30,5 36,5 16 L1

640
Raccordo a ”L” intermedio / Intermediate ”L” joint

Type Q ø mm ø in L CH
640/1 1120008296 1 4 0,16” 19 8
640/2 1120008297 1 6 0,24” 21,5 10
640/3 1120008298 1 8 0,31” 23,5 12
640/4 1126001216 1 10 0,39” 27 14
640/5 1120008299 1 12 0,47” 30,5 16

645
Giunzione automatica per tubo RILSAN / Automatic intermediate joint for RILSAN hose

Type Q ø in L
645/0 1120008300 1 5,00 0,16”x0,08” 35,5 L
645/1 1120008301 1 on request 0,24”x0,16” 35
645/2 1126001217 1 on request 0,31”x0,24” 37,5
645/3 1126001218 1 on request 0,39”x0,31” 41,5
645/4 1120008302 1 on request 0,47”x0,39” 46

650

Raccordo automatico per tubo RILSAN (M) / Automatic joint for RILSAN hose (M)

Type Q A ø mm ø in B L CH1 CH2
650/0 1120008303 1 1/8” 4x2 0,16”x0,08” 6 19 10 3
650/1 1120008305 1 1/8” 6x4 0,24”x0,16” 6 23 13 4 L B
650/6 1120008306 1 1/8” 8x6 0,31”x0,24” 6 25 14 5 CH2
650/2 1120008304 1 1/4” 6x4 0,24”x0,16” 8 23 13 4
650/3 1126001219 1 1/4” 8x6 0,31”x0,24” 8 23 14 6 A
650/4 1126001220 1 1/4” 10x8 0,39”x0,31” 8 30 17 6
650/5 1120008307 1 3/8” 10x8 0,39”x0,31” 9 27 17 8 CH1
650/7 1120008308 1 3/8” 12x10 0,47”x0,39” 9 34 20 8
