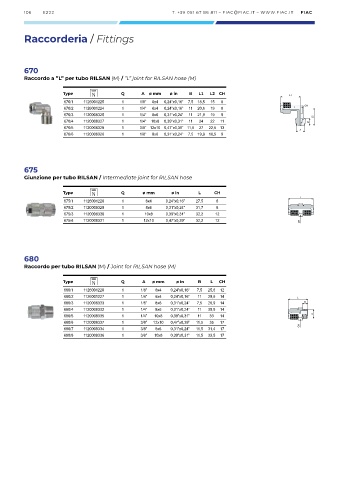

106 E222 T. +39 051 67 86 811 – FIAC@FIAC.IT – WWW.FIAC.IT FIAC

Raccorderia / Fittings

670
Raccordo a ”L” per tubo RILSAN (M) / ”L” joint for RILSAN hose (M)

Type Q A ø mm ø in B L1 L2 CH
L1
670/1 1126001225 1 1/8” 6x4 0,24”x0,16” 7,5 18,5 15 8
670/2 1126001224 1 1/4” 6x4 0,24”x0,16” 11 20,6 19 8 CH
670/3 1120008325 1 1/4” 8x6 0,31”x0,24” 11 21,9 19 9
L2
670/4 1120008327 1 1/4” 10x8 0,39”x0,31” 11 24 22 11 B
670/5 1120008328 1 3/8” 12x10 0,47”x0,39” 11,5 27 22,5 13
A
670/6 1120008326 1 1/8” 8x6 0,31”x0,24” 7,5 19,9 16,5 9

675
Giunzione per tubo RILSAN / Intermediate joint for RILSAN hose

Type Q ø mm ø in L CH
L
675/1 1126001226 1 6x4 0,24”x0,16” 27,5 8
675/2 1120008329 1 8x6 0,31”x0,24” 31,7 8
675/3 1120008330 1 10x8 0,39”x0,31” 32,2 12
675/4 1120008331 1 12x10 0,47”x0,39” 32,2 12 CH

680
Raccordo per tubo RILSAN (M) / Joint for RILSAN hose (M)

Type Q A ø mm ø in B L CH
680/1 1126001228 1 1/8” 6x4 0,24”x0,16” 7,5 25,6 12
680/2 1126001227 1 1/4” 6x4 0,24”x0,16” 11 29,6 14 L
680/3 1120008333 1 1/8” 8x6 0,31”x0,24” 7,5 26,9 14 B
680/4 1120008332 1 1/4” 8x6 0,31”x0,24” 11 30,9 14
680/5 1120008335 1 1/4” 10x8 0,39”x0,31” 11 33 14 A
680/6 1120008337 1 3/8” 12x10 0,47”x0,39” 11,5 35 17
680/7 1120008334 1 3/8” 8x6 0,31”x0,24” 11,5 31,4 17 CH
680/8 1120008336 1 3/8” 10x8 0,39”x0,31” 11,5 33,5 17
