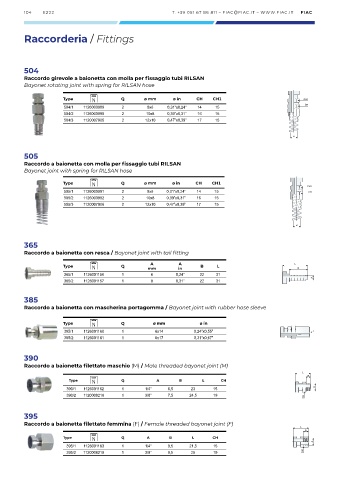

Raccorderia / Fittings

504
Raccordo girevole a baionetta con molla per fissaggio tubi RILSAN
Bayonet rotating joint with spring for RILSAN hose

Type Q ø mm ø in CH CH1
504/1 1126000989 2 8x6 0,31”x0,24” 14 15
504/2 1126000990 2 10x8 0,39”x0,31” 16 15
504/3 1120007905 2 12x10 0,47”x0,39” 17 15

505
Raccordo a baionetta con molla per fissaggio tubi RILSAN
Bayonet joint with spring for RILSAN hose

Type Q ø mm ø in CH CH1
505/1 1126000991 2 8x6 0,31”x0,24” 14 15
505/2 1126000992 2 10x8 0,39”x0,31” 16 15
505/3 1120007906 2 12x10 0,47”x0,39” 17 15

365

Raccordo a baionetta con resca / Bayonet joint with tail fitting
A A L
Type Q B L
mm in B
365/1 1126001156 1 6 0,24” 22 31
A
365/2 1126001157 1 8 0,31” 22 31
385

Raccordo a baionetta con mascherina portagomma / Bayonet joint with rubber hose sleeve

Type Q ø mm ø in
385/1 1126001160 1 6x14 0,24”x0,55” T
385/2 1126001161 1 8x17 0,31”x0,67”

390
Raccordo a baionetta filettato maschio (M) / Male threaded bayonet joint (M)
L
B
Type Q A B L CH
390/1 1126001162 1 1/4” 6,5 23 15 A
390/2 1120008218 1 3/8” 7,5 24,5 19 CH

395
Raccordo a baionetta filettato femmina (F) / Female threaded bayonet joint (F)
L
B
Type Q A B L CH
A
395/1 1126001163 1 1/4” 9,5 21,5 15
395/2 1120008219 1 3/8” 9,5 25 19 CH
