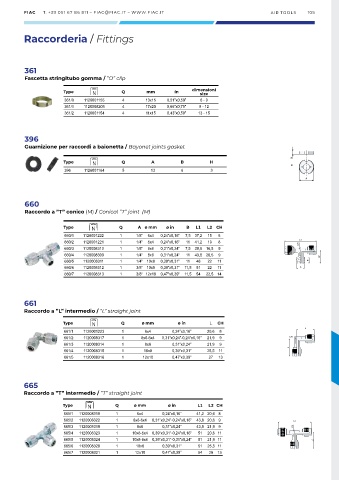

FIAC T. +39 051 67 86 811 – FIAC@FIAC.IT – WWW.FIAC.IT AIR TOOLS 105

Raccorderia / Fittings

361
Fascetta stringitubo gomma / ”O” clip

Type Q mm in dimensioni
size
361/0 1126001155 4 13x15 0,51”x0,59” 6 - 9
361/1 1120008208 4 17x20 0,66”x0,78” 9 - 12
361/2 1126001154 4 11x15 0,43”x0,59” 13 - 15

396
Guarnizione per raccordi a baionetta / Bayonet joints gasket

H
Type Q A B H
B
396 1126001164 5 13 6 3
A

660
Raccordo a ”T” conico (M) / Conical ”T” joint (M)

Type Q A ø mm ø in B L1 L2 CH
660/1 1126001222 1 1/8” 6x4 0,24”x0,16” 7,5 37,2 15 8
660/2 1126001221 1 1/4” 6x4 0,24”x0,16” 11 41,2 19 8
660/3 1120008310 1 1/8” 8x6 0,31”x0,24” 7,5 39,8 16,5 9
660/4 1120008309 1 1/4” 8x6 0,31”x0,24” 11 43,8 20,5 9
660/5 1120008311 1 1/4” 10x8 0,39”x0,31” 11 48 22 11
660/6 1120008312 1 3/8” 10x8 0,39”x0,31” 11,5 51 22 11
660/7 1120008313 1 3/8” 12x10 0,47”x0,39” 11,5 54 22,5 14

661
Raccordo a ”L” intermedio / ”L” straight joint

Type Q ø mm ø in L CH
661/1 1126001223 1 6x4 0,24”x0,16” 20,6 8
661/2 1120008317 1 8x6-6x4 0,31”x0,24”-0,24”x0,16” 21,9 9
661/3 1120008314 1 8x6 0,31”x0,24” 21,9 9
661/4 1120008315 1 10x8 0,39”x0,31” 25,5 11
661/5 1120008316 1 12x10 0,47”x0,39” 27 13

665
Raccordo a ”T” intermedio / ”T” straight joint

Type Q ø mm ø in L1 L2 CH
665/1 1120008318 1 6x4 0,24”x0,16” 41,2 20,6 8
665/2 1120008322 1 8x6-6x4 0,31”x0,24”-0,24”x0,16” 43,8 20,6 9
665/3 1120008319 1 8x6 0,31”x0,24” 43,8 21,9 9
665/4 1120008323 1 10x8-6x4 0,39”x0,31”-0,24”x0,16” 51 20,6 11
665/5 1120008324 1 10x8-8x6 0,39”x0,31”-0,31”x0,24” 51 21,9 11
665/6 1120008320 1 10x8 0,39”x0,31” 51 25,5 11
665/7 1120008321 1 12x10 0,47”x0,39” 54 28 13
