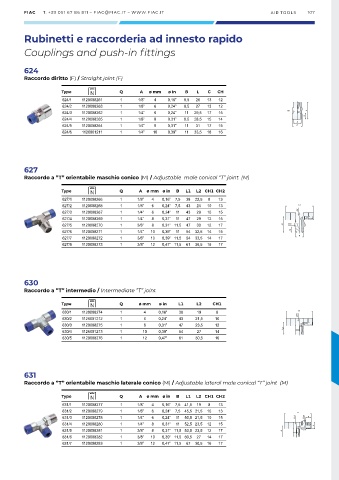

FIAC T. +39 051 67 86 811 – FIAC@FIAC.IT – WWW.FIAC.IT AIR TOOLS 107

Rubinetti e raccorderia ad innesto rapido

Couplings and push-in fittings

624
Raccordo diritto (F) / Straight joint (F)

Type Q A ø mm ø in B L C CH
624/1 1120008261 1 1/8” 4 0,16” 8,5 26 13 12
624/2 1120008263 1 1/8” 6 0,24” 8,5 27 13 12
624/3 1120008262 1 1/4” 6 0,24” 11 29,5 17 15
624/4 1120008265 1 1/8” 8 0,31” 8,5 28,5 15 14
624/5 1120008264 1 1/4” 8 0,31” 11 31 17 15
624/6 1126001211 1 1/4” 10 0,39” 11 33,5 18 16

627
Raccordo a ”T” orientabile maschio conico (M) / Adjustable male conical “T” joint (M)

Type Q A ø mm ø in B L1 L2 CH1 CH2
627/1 1120008266 1 1/8” 4 0,16” 7,5 38 22,5 8 13
627/2 1120008268 1 1/8” 6 0,24” 7,5 43 24 10 13
627/3 1120008267 1 1/4” 6 0,24” 11 43 29 10 15
627/4 1120008269 1 1/4” 8 0,31” 11 47 29 12 15
627/5 1120008270 1 3/8” 8 0,31” 11,5 47 30 12 17
627/6 1120008271 1 1/4” 10 0,39” 11 54 32,5 14 15
627/7 1120008272 1 3/8” 10 0,39” 11,5 54 33,5 14 17
627/8 1120008273 1 3/8” 12 0,47” 11,5 61 36,5 16 17

630
Raccordo a ”T” intermedio / Intermediate ”T” joint

Type Q ø mm ø in L1 L2 CH1
630/1 1120008274 1 4 0,16” 38 19 8
630/2 1126001212 1 6 0,24” 43 21,5 10
630/3 1120008275 1 8 0,31” 47 23,5 12
630/4 1126001213 1 10 0,39” 54 27 14
630/5 1120008276 1 12 0,47” 61 30,5 16

631
Raccordo a ”T” orientabile maschio laterale conico (M) / Adjustable lateral male conical “T” joint (M)

Type Q A ø mm ø in B L1 L2 CH1 CH2
631/1 1120008277 1 1/8” 4 0,16” 7,5 41,5 19 8 13
631/2 1120008279 1 1/8” 6 0,24” 7,5 45,5 21,5 10 13
631/3 1120008278 1 1/4” 6 0,24” 11 50,5 21,5 10 15
631/4 1120008280 1 1/4” 8 0,31” 11 52,5 23,5 12 15
631/5 1120008281 1 3/8” 8 0,31” 11,5 53,5 23,5 12 17
631/6 1120008282 1 3/8” 10 0,39” 11,5 60,5 27 14 17
631/7 1120008283 1 3/8” 12 0,47” 11,5 67 30,5 16 17
