P. 48

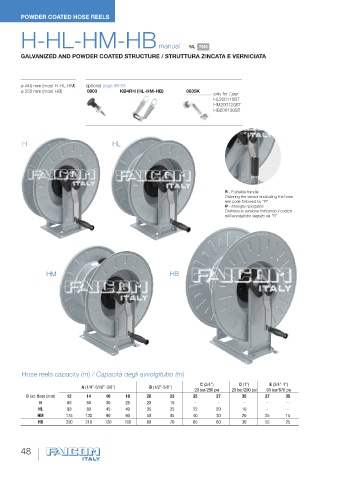

POWDER COATED HOSE REELS




        H-HL-HM-HB manual                                          RAL  7040

        GALVANIZED AND POWDER COATED STRUCTURE / STRUTTURA ZINCATA E VERNICIATA




        ø 445 mm (mod. H-HL-HM)  optional page 88-93
        ø 550 mm (mod. HB)      0803       KB4RH (HL-HM-HB)       0835K
                                                                            only for / per
                                                                            HL200110ST
                                                                            HM200120ST
                                                                            HB200130ST





         H                              HL









                                                                                R - Foldable handle
                                                                                Ordering the version indicating the hose
                                                                                reel code followed by “R”
                                                                                R - Maniglia ripiegabile
                                                                                Ordinare la versione indicando il codice
                                                                                dell’avvolgitubo seguito da “R”










                 HM                                          HB




















         Hose reels capacity (m) / Capacità degli avvolgitubo (m)

                                                                       C (3/4”)      D (1”)     E (3/4”-1”)
                              A (1/4”-5/16”-3/8”)    B (1/2”-5/8”)
                                                                     20 bar/290 psi  20 bar/290 psi  60 bar/870 psi
          Ø ext. Hose (mm)  12  14    16     18      20      23      25      27       35      27     35
               H         60    50     30     25      20      15      -       -         -       -      -
              HL         90    80     45     40      35      25      22      20       10       -      -
              HM        175    130    90     60      50      45      40      30       20      25     15
              HB        250    210    120    100     90      70      65      60       30      55     25




        48
