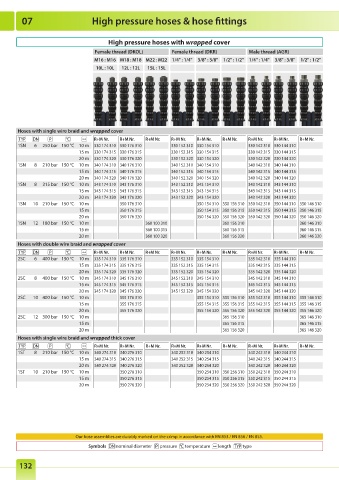

07 High pressure hoses & hose fittings

High pressure hoses with wrapped cover
Female thread (DKOL) Female thread (DKR) Male thread (AGR)
M16 : M16 M18 : M18 M22 : M22 1/4" : 1/4" 3/8" : 3/8" 1/2" : 1/2" 1/4" : 1/4" 3/8" : 3/8" 1/2" : 1/2"
10L : 10L 12L : 12L 15L : 15L

Hoses with single wire braid and wrapped cover
R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr.
1SN 6 250 bar 150 °C 10 m 330 174 310 330 176 310 330 152 310 330 154 310 330 142 310 330 144 310
15 m 330 174 315 330 176 315 330 152 315 330 154 315 330 142 315 330 144 315
20 m 330 174 320 330 176 320 330 152 320 330 154 320 330 142 320 330 144 320
1SN 8 210 bar 150 °C 10 m 340 174 310 340 176 310 340 152 310 340 154 310 340 142 310 340 144 310
15 m 340 174 315 340 176 315 340 152 315 340 154 315 340 142 315 340 144 315
20 m 340 174 320 340 176 320 340 152 320 340 154 320 340 142 320 340 144 320
1SN 8 315 bar 150 °C 10 m 343 174 310 343 176 310 343 152 310 343 154 310 343 142 310 343 144 310
15 m 343 174 315 343 176 315 343 152 315 343 154 315 343 142 315 343 144 315
20 m 343 174 320 343 176 320 343 152 320 343 154 320 343 142 320 343 144 320
1SN 10 210 bar 150 °C 10 m 350 176 310 350 154 310 350 156 310 350 142 310 350 144 310 350 146 310
15 m 350 176 315 350 154 315 350 156 315 350 142 315 350 144 315 350 146 315
20 m 350 176 320 350 154 320 350 156 320 350 142 320 350 144 320 350 146 320
1SN 12 180 bar 150 °C 10 m 360 100 310 360 156 310 360 146 310
15 m 360 100 315 360 156 315 360 146 315
20 m 360 100 320 360 156 320 360 146 320
Hoses with double wire braid and wrapped cover
R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr.
2SC 6 400 bar 150 °C 10 m 335 174 310 335 176 310 335 152 310 335 154 310 335 142 310 335 144 310
15 m 335 174 315 335 176 315 335 152 315 335 154 315 335 142 315 335 144 315
20 m 335 174 320 335 176 320 335 152 320 335 154 320 335 142 320 335 144 320
2SC 8 400 bar 150 °C 10 m 345 174 310 345 176 310 345 152 310 345 154 310 345 142 310 345 144 310
15 m 345 174 315 345 176 315 345 152 315 345 154 315 345 142 315 345 144 315
20 m 345 174 320 345 176 320 345 152 320 345 154 320 345 142 320 345 144 320
2SC 10 400 bar 150 °C 10 m 355 176 310 355 154 310 355 156 310 355 142 310 355 144 310 355 146 310
15 m 355 176 315 355 154 315 355 156 315 355 142 315 355 144 315 355 146 315
20 m 355 176 320 355 154 320 355 156 320 355 142 320 355 144 320 355 146 320
2SC 12 300 bar 150 °C 10 m 365 156 310 365 146 310
15 m 365 156 315 365 146 315
20 m 365 156 320 365 146 320
Hoses with single wire braid and wrapped thick cover
R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr. R+M Nr.
1ST 8 210 bar 150 °C 10 m 340 274 310 340 276 310 340 252 310 340 254 310 340 242 310 340 244 310
15 m 340 274 315 340 276 315 340 252 315 340 254 315 340 242 315 340 244 315
20 m 340 274 320 340 276 320 340 252 320 340 254 320 340 242 320 340 244 320
1ST 10 210 bar 150 °C 10 m 350 276 310 350 254 310 350 256 310 350 242 310 350 244 310
15 m 350 276 315 350 254 315 350 256 315 350 242 315 350 244 315
20 m 350 276 320 350 254 320 350 256 320 350 242 320 350 244 320

Our hose assemblies are durably marked on the crimp in accordance with EN 853 / EN 856 / EN 855.
Symbols nominal diameter pressure temperature length type
