ENKELVERKANDE CYLINDER 10 TONSLAGLÄNGD 151 MM 700 BAR

BVA

Artikelnummer: 10H1006
Benämning: ENKELVERKANDE CYLINDER 10 TON

ENKELVERKANDE CYLINDER MED FJÄDERRETUR
KAPACITET 10 TON / 99 kN
SLAGLÄNGD 151 MM.

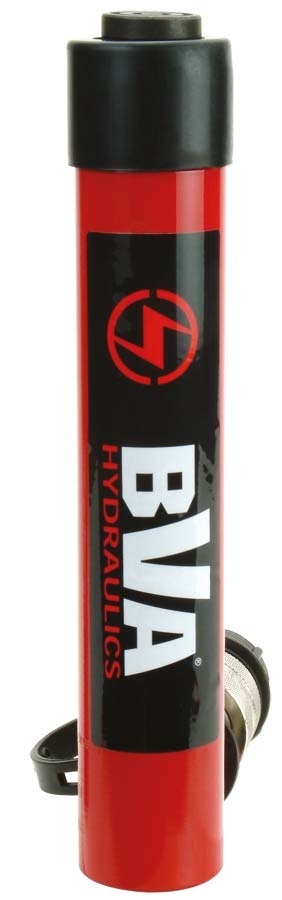

BVA Hydraulics enkelverkande cylinder på 10 ton och slaglängd 151 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.

  • Fjäderretur, kraftig fjäder för snabbare retur av kolv
  • Tillverkad i högkvalitativt solitt stål
  • Stödring för skydd mot snedbelastning
  • Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
  • Gängad sadel för anslutning av olika tillbehör
  • Utvändig främre gänga för att fästa cylindern
  • Max.arbetstryck 700 bar
Kapacitet10 ton / 99 kN
Slaglängd151 mm
Effektiv cylinderarea14,5 cm²
Oljevolym218 cm³
Vikt4,3 kg

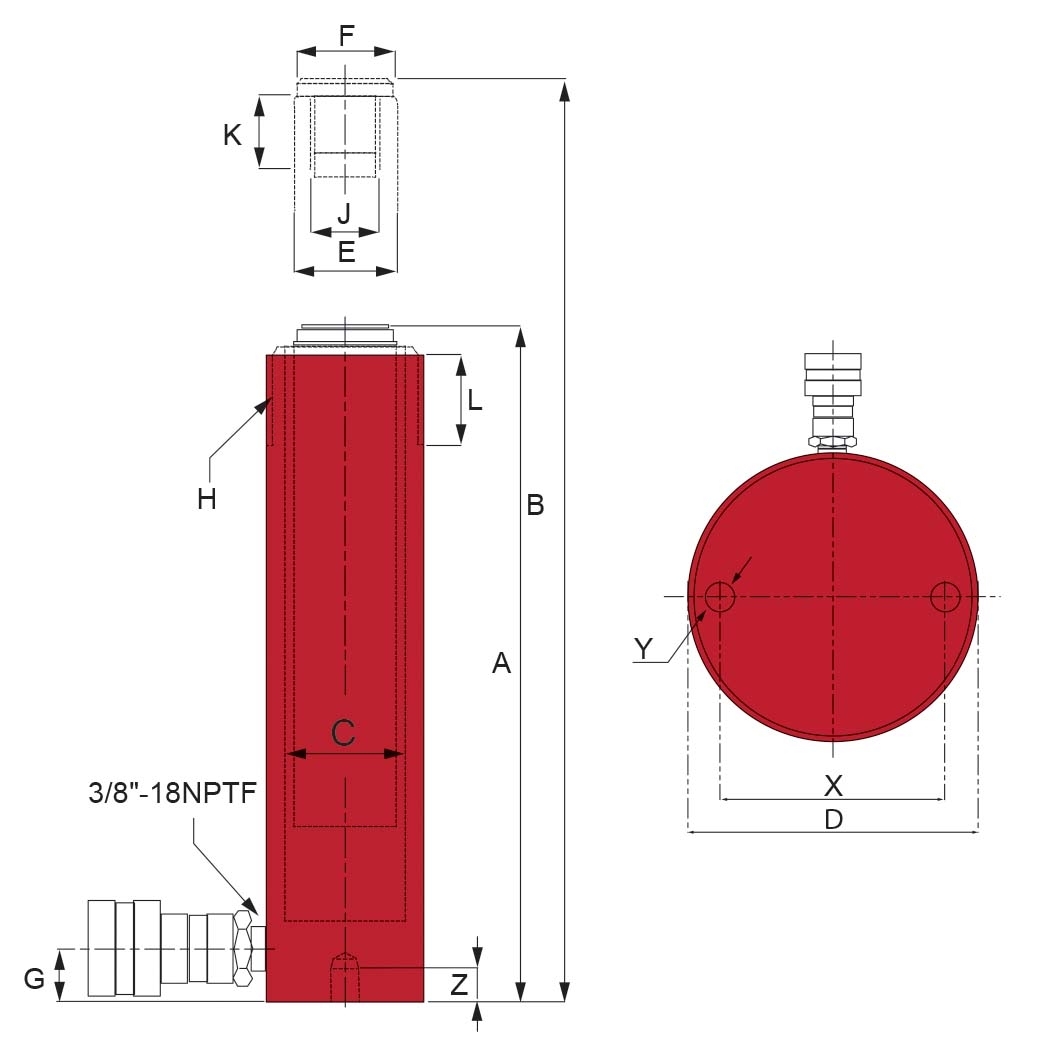

A. Bygghöjd / Min. höjd250 mm
B. Max höjd401 mm
C. Cylinderns inner Ø43 mm
D. Cylinderns ytter Ø58 mm
E. Kolvstångens Ø38 mm
F. Sadelns ytter Ø35 mm
G. Avstånd cylinderbotten till oljeinlopp20 mm
H. Utvändig gänga på cylinderrör2¼” -14UN
L. Längd utvändig gänga på cylinderrör30 mm
J. Kolvstångsgänga1″-8UNC
K. Längd kolvstångsgänga20 mm
X. Håldelning40 mm
Y. Gänga5/16″ -18UNC
Z. Gängans djup14 mm
