FLATCYLINDER 20 TON SLAG 11 MM

BVA

Artikelnummer: 10HF2005
Benämning: FLATCYLINDER 20 TON SLAG 11 MM
Lagerstatus:

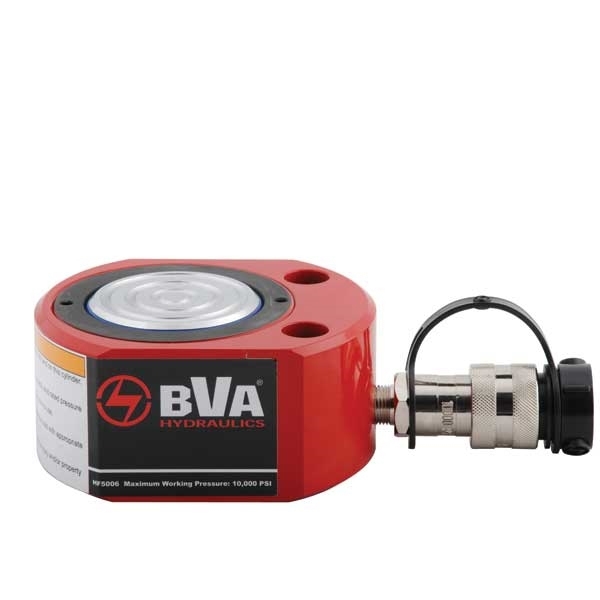

FLAT CYLINDER MED FJÄDERRETUR. KAPACITET 20 TON. SLAGLÄNGD 11 MM.

BVA Hydraulics enkelverkande cylinder på 20 ton (194kN) och slaglängd 11 mm. Arbetstryck 700 bar.

  • Fjäderretur, kraftig fjäder för snabbare retur av kolv
  • Tillverkad i högkvalitativt solitt stål
  • Stödring för skydd mot snedbelastning
  • Snabbkoppling CH38-M med högt flöde och dammskydd, spillfri koppling som tillbehör
  • Max.arbetstryck 700 bar
Kapacitet20 ton / 194 kN
Slaglängd11 mm
Effektiv cylinderarea28,3 cm²
Oljevolym31 cm³
Vikt2,7 kg

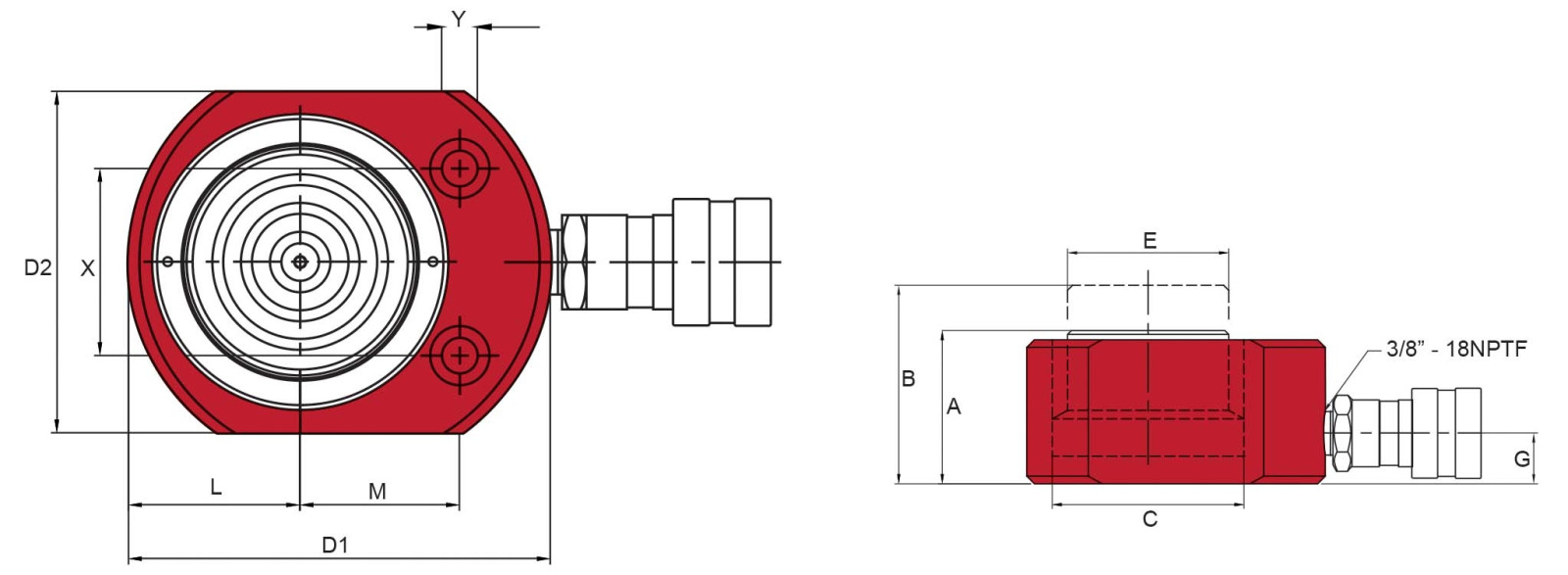

A. Bygghöjd / Min. höjd51 mm
B. Max höjd62 mm
C. Cylinderns inner Ø60 mm
D. Cylinderns ytter mått102×76 mm
E. Kolvstångens Ø51 mm
G. Avstånd cylinderbotten till oljeinlopp19 mm
L. Avstånd kolv till botten39 mm
M. Avstånd kolv till bottenmonteringshål40 mm
X. Hål gängstigning49 mm
Y. Hål Ø10 mm
V. Borrförsänkning Ø15 mm
U. Borrförsänkning djup10 mm



Reservdelar

Art. nrBenämning
10CH38F HÖGFLÖDESKOPPLING HONA 3/8"

Tillbehör

Art. nrBenämning
10CH38M HÖGFLÖDESKOPPLING HANE 3/8"
10CS38141 HYDRAULSLANG 1 M 700 BAR 1/4"
10CS38142 HYDRAULSLANG 2 M 700 BAR 1/4"
10CS38143 HYDRAULSLANG 3 M 700 BAR 1/4"
10GBW1460H MANOMETER MED HÅLLARE
10G1201 STARTKIT HANDPUMP
10G1500 STARTKIT TRYCKLUFTSDRIVEN PUMP
