HÅLCYLINDER ENKELVERKANDE20 TON SLAG 51 MM

BVA

Artikelnummer: 10HC2002T
Benämning: HÅLCYLINDER ENKELVERKANDE
Lagerstatus:

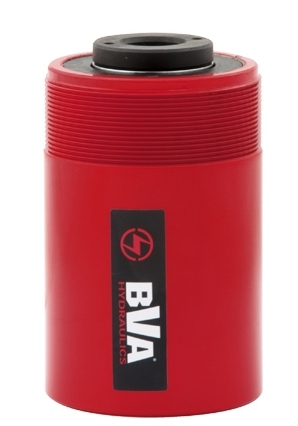

HÅLCYLINDER 20 TON SLAG 51 MM HC2002T

BVA Hydraulics, hålcylinder enkelverkande med fjäderretur, slag 51 mm, centrumhål 27 mm

  • Kraftig fjäder för snabb retur av kolv.
  • Dubbla skrapringar för att förhindra invändig nedsmutsning ger längre livslängd.
  • Utvändig gänga på cylinder för att lättare kunna montera den på valfria tillbehör.
  • Snabbkoppling med högt flöde och dammskydd ingår.

HC hålcylindrar från BVA är tillverkade av höghållfast stål. En hålcylinder kan användas för både dragande och tryckande arbeten. Det bästa användningsområdet för en hålcylinder är att använda en gängad stång för att dra ur bussningar, lager med mera. Skall HC cylindern användas för tryckande applikationer går även detta utmärkt, med den stryktåliga trycksadeln som ingår.

Kapacitet20 ton / 221 kN
Slaglängd51 mm
Effektiv cylinderarea31,6 cm²
Oljevolym161 cm³
Vikt7,2 kg

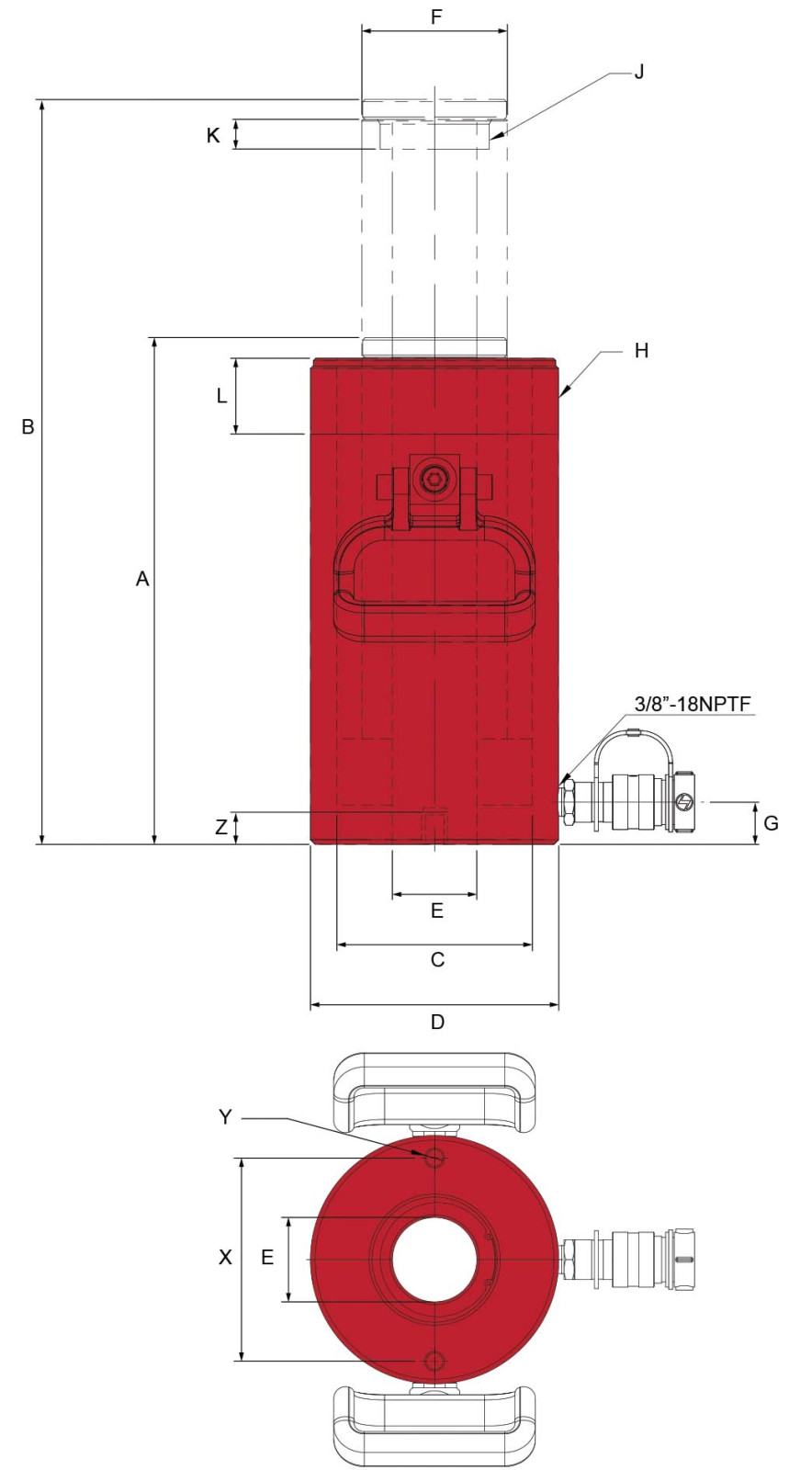

A. Bygghöjd / Min. höjd162 mm
B. Max höjd213 mm
C. Hål Ø64 mm
D. Cylinderns ytter Ø100 mm
E. Kolvstångens inner Ø27 mm
F. Kolvstångens ytter Ø55 mm
J. Kolvstångsgänga1-9/16″-16UN
K. Kolvstångsgängans längd19 mm
H. Utvändig gänga på cylinderrör Ø3 7/8″-12N
L. Utvändig gänga på cylinderrör längd38 mm
G. Avstånd cylinderbotten till oljeinlopp19 mm
X. Håldelning83 mm
Y. Gänga3/8″-16UNC
Z. Gängans djup9 mm
